[웹 프로그래밍 개념] 서블릿이란? (Servlet 구조 및 처리과정)











1> 서블릿 (Servlet) : 웹서버에서 동작하는 서비스 페이지로 웹브라우저에서 클라이언트 요청에 따라 서버가 실행하는 자바 프로그램





- 서블릿 파일은 웹서버 內 위치





- 웹서버가 설치된 컴퓨터 주소 (도메인)





https://test.com:80/test/123.jsp





80 : 포트번호로 컴퓨터 도착 이후 해당 서비스를 처리하는 서버를 찾기위한 정보입니다.





test : 컴퓨터와 서버까지 찾은 다음에는 해당 어플리케이션에 요청합니다.





123.jsp : 클라이언트가 요청한 최종 문서입니다.









2> web.xml 파일





- 웹 어플리케이션 서비스 처리에 대한 정의된 환경설정 파일



- 웹서버 구동 시 web.xml 파일 읽기

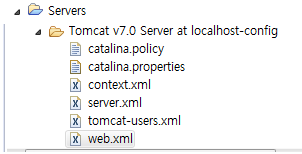

- 이클립스에서 아파치 톰캣 서버를 생성하게 되면 아래와 같이 서버 디렉토리의 web.xml 파일을 확인 할 수 있습니다.











- 소스 상에서 webapp/WEB-INF 경로에 보통 web.xml 파일이 위치해있습니다.









3> 서블릿 디렉토리





- 서블릿 프로그램 실행 관련 클래스 파일이 있는 디렉토리



- 서블릿 디렉토리 경로 : /WEB-INF/classes







728x90







4> 서블릿 클래스 계층 구조





Servlet (Interface) – GenericServlet - HttpServlet





1. Servlet 인터페이스 : 서블릿 프로그램 메소드 구현 (생명주기)



Init(), service(), destroy(), getServletConfig(), getServletInfo()





2. GenericServlet 클래스 : Servlet 인터페이스 상속하여 C-S 환경에서 필요한 기능 구현한 추상클래스





3. HttpServlet 클래스 : GenericServlet 클래스 상속하여 Http 프로토콜 동작을 수행하도록 구현한 클래스



Http 프로토콜 기반으로 브라우저 요청을 전달받아 처리하는 역할





EX) public class TestServlet extends HttpServlet {



// Http 프로토콜 서비스 처리를  위해 HttpServlet 클래스 상속 필요



}







5> 서블릿 처리 Process





Client(요청) -> Web Server -> Servlet 컨테이너 -> 요청 -> 메모리 로딩 -> 객체 생성 -> init() -> service()





1. 서블릿 객체 생성 : 클라이언트에서 웹브라우저 통해 요청을 하면 웹서버는 요청 정보의 헤더에서 URI 분석



2. 요청 페이지가 서블릿이면 서블릿 컨테이너로 전달



3. 서블릿 컨테이너는 서블릿 실행 (WEB-INF/classes, WEB-INF/lib)





- Init() : 초기화 작업 메소드 (처음 서블릿 요청 때만 수행)



- Service() : 서블릿 처리 작업 메소드



- Destroy() : 메모리 자원 해제 작업 메소드 (서버 중지로 인한 서비스 중지 시 서블릿 객체 삭제)









6> web.xml 내 서블릿 선언





- 웹서버에 서블릿 등록



<servlet>    // HttpServlet 상속받고 있는 클래스 web.xml 등록할 때 사용

<servlet-name> 서블릿 명 </servlet-name>

<servlet-class> 실제 서블릿 클래스명 </servlet-class>    // web 서버가 서블릿을 찾아가는 정보

</servlet>





-   서블릿 요청 시 실행할 URI 지정



<servlet-mapping>

<servlet-name> 서블릿 명 </servlet-name>

<url-pattern>/test/*</url-pattern>

</servlet-mapping>

<session-config>

<session-timeout>5</session-timeout>

</session-config>







7> 어노테이션 (Annotation) : 주석문과 같이 소스의 @ 기호로 사용되어 컴파일러 정보를 알려주고 내용 설정하는 기능





@Override : 해당 어노테이션이 선언된 메소드는 상속받은 메소드를 재정의하는 기능



@SuppressWarning : 해당 어노테이션이 선언된 메소드는 컴파일러 경고를 무시하는 기능











아래는 웹 기본적인 개념 참고하시기 바랍니다!!
